Catalogue Général 913-05
VP3V S4-PPH
VP3V S4-PPH     Vanne pneumatique 3 voies simple ou double effet

  • Vanne PPH de DN 10 à DN 50
  • Actionneur pneumatique
  • Simple ou double effet
  • Indicateur visuel de position
  • Options : Boitier fin de course, électrodistributeur
DESCRIPTION

Ces vannes à boisseau sphérique 3 voies en L ou en T commandées par actionneur pneumatique simple effet ou double effet, permettent de nombreuses possibilités de contrôle de la direction du fluide dans une installation. Ces vannes sont adaptées pour des applications en milieux agressifs. Leurs différents modes de fonctionnements sont décrits dans la documentation D–913.20.

CARACTÉRISTIQUES TECHNIQUES

Vanne 3 voies
Corps : PPH
Joint : EPDM ou FPM
Bille : PPH en T ou en L
Siège bille : PTFE
Raccord : Union (embouts femelles à souder ou polyfuser)

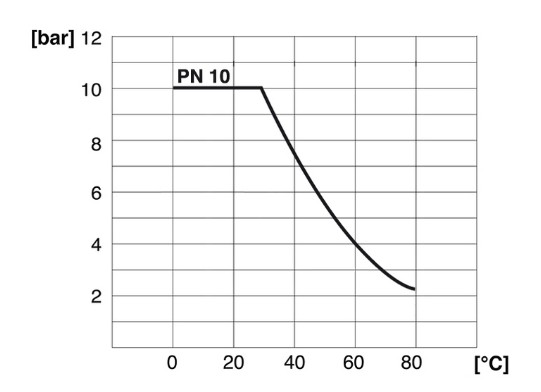

Pression maxi : 10 bar

Actionneur pneumatique
Modèles : Simple effet (NO ou NF) – Double effet
Pression de service : 6 bar mini, 8 bar maxi
Raccordement : ¼" G
Conformité : NAMUR VDI/VDE 3845 et ISO 5211

Matière :
Boîtier : Technopolymère (couleur noire)
Pignon : Acier au carbone nickelé
Fixations : Aluminium moulé revêtu époxy
Pistons : Acier inoxydable AISI 304
Joints d'étanchéité : BUNA-N

Accessoires
- Boîtier fin de course
- Électrodistributeur 3/2 voies (Pour version simple effet)
- Électrodistributeur 5/2 voies (Pour version double effet)
- Silencieux Laiton

Conformité CE : L'appareil satisfait aux exigences légales des Directives Européennes en vigueur.
