Contrôle et surveillance de:
- Sorties de stations d'épuration
- Processus de sédimentation
- Réservoirs d´eau
- Surveillance de puits

La turbidité est causée par des particules dans un liquide.

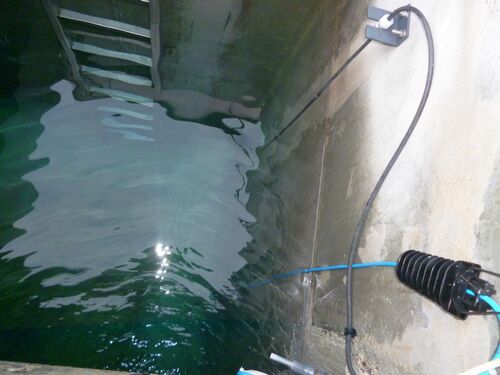

Ce turbidimètre compact est conçu pour être immergé dans les réservoirs ou les canaux ouverts.

La sonde TURBISENS mesure la turbidité du liquide.

Le principe de mesure repose sur une mesure combinée de la lumière transmise/diffusée selon la norme DIN EN ISO 7027-1, dans laquelle un émetteur et un récepteur se font face et un autre émetteur est disposé orthogonalement (à un angle de 90°). Ce type de mesure, généralement désigné par l'unité NTU, permet une compensation automatique de la contamination, de la décoloration et du vieillissement de la sonde.

Pour les particules plus grosses avec des valeurs de turbidité plus élevées, une plage de mesure de 0 à 100 g/l de concentration en solides de SiO₂ peut être sélectionnée, qui ne fonctionne qu'avec la mesure de la lumière transmise.

Signal de mesure : 4-20 mA

Alimentation : 10...30 V DC, isolé galvaniquement du circuit de mesure
Puissance absorbée : < 1 W

Remarque :
Si le signal de mesure 4-20mA est fourni par l'amplificateur de mesure connecté, la charge connectée augmente de 24V DCx20mA = 0.48W

Immersion de la sonde : Maximum 10 mètres
Protection de la sonde : IP68 (max. 1 bar) selon EN 60 529
Matériau de la sonde : PVC ou PP
Température du fluide : 0°...+60°C (PVC) ou 0°...+80°C (PP)

Câble : TPK, longueur 6m (standard, longueurs spéciales sur demande), résistant aux acides et alcalins dilués

Électronique : La sonde d'immersion est reliée à l'électronique positionné dans la tête via un connecteur étanche (indice de protection IP67).

Vitres : Verre saphir
Joints : EPDM (Standard)

Boîtier :
Plastique PBT, IP65 selon EN 60 529 avec raccord 2"MG
Contre-écrou et support de montage

Température ambiante : 0°...+45°C

Afficheur et signalisation :
Affichage numérique dans la tête de raccordement pour l'affichage de la valeur de turbidité actuelle et pour le réglage des valeurs de fonctionnement
LED d'état dans la tête de raccordement pour l'affichage des signaux de fonctionnement et d'alarme

Réglage : Bouton rotatif et poussoir combinés pour le réglage des valeurs de fonctionnement via le menu de fonctionnement
Échelle de mesure : Réglable via la tête de connexion

Précision :
Jusqu'à 2000 NTU/FNU ±5% de la valeur mesurée et ±1% de la pleine échelle.
De 1000 à 4000 FAU ±10% de la valeur mesurée ±3% de la pleine échelle.
Plus de 4000 FAU non calibré
Mesure de 0 à 100g/l de silices (SiO₂) ±10% de la valeur mesurée ±5% de la pleine échelle
En mode lumière transmise, les valeurs mesurées sont valides à partir de 100 FAU.

Résolution :
0,01...1NTU/FNU/FAU, en fonction de la plage de mesure sélectionnée
0,1 g/l de concentration en solides de SiO₂

Conformité CE : L’appareil satisfait aux exigences légales des Directives Européennes en vigueur.
