Compte tenu du coefficient de sonde (0,1 ou 0,01), les sondes coaxiales seront réservées à des mesures de conductivité comprises entre 10 KΩ .cm et 30 MΩ .cm.

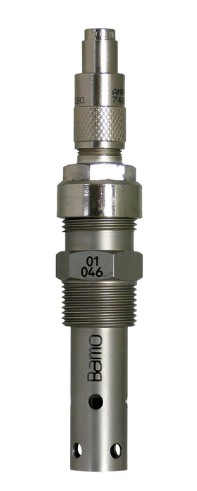

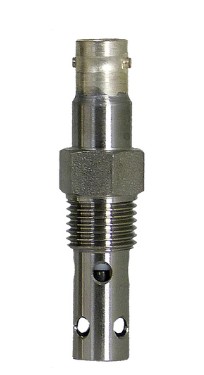

L'enveloppe extérieure (jupe) entoure la partie active (âme centrale) et limite la zone de liquide servant à la mesure tout en assurant un parfait blindage par mise à la terre.
Ces sondes sont d'une grande rigidité mécanique.
L'isolement est en PTFE et les parties métalliques sont en Inox 316L.
Le raccordement électrique s'effectue :
Certains modèles sont équipés d'un compensateur de température incorporé (version obligatoirement avec tête de raccordement). Dans d'autres cas, on utilise un compensateur externe type Pt 100 Ω.
La constante de cellule ou coefficient est le rapport entre la valeur réellement mesurée par la sonde et la valeur indiquée par le conductivimètre ou résistivimètre. Par exemple, une sonde à constante de cellule de 0,1, plongée dans un liquide de 10 KW, ne mesure qu'une résistance de 1 KΩ. Le résistivimètre multiplie par 10 la mesure d'entrée et affiche donc 10 KΩ.
Pour les mesures de forte conductivité (donc de faible résistivité), il sera nécessaire d'employer des sondes à constante de 1 ou 10, série BF 1200 (DOC 361-01) ou des systèmes de mesure avec sonde toroïdale (DOC 364-01).
Il assure la liaison entre la sonde et le résistivimètre ou le conductivimètre. Son choix est primordial pour éviter toute erreur de mesure. Un mauvais choix peut entraîner une erreur de 50%. Nous fournissons un câble spécifique réf. CCA adaptable à toutes les sondes à constante 0,1 ou 0,01.
Certaines sondes sont livrées directement avec une sortie câble. Il est nécessaire de raccorder ce câble avec une prise BNC sur l'appareil de mesure. Une liaison par de simples fils électriques entre l’électronique et la sonde est une source d'erreur importante et ce, même sur une très faible longueur. D'une manière générale, le câble devra être d'une seule longueur entre la sonde et l'indicateur.
Pour la température, le câble préconisé est du type 3 x 0,22 mm2 blindé. Le blindage sera à raccorder à la masse d'un seul coté.
Les sondes compensées en température possèdent un presse-étoupe spécial permettant une parfaite étanchéité avec 2 câbles en sortie.
