Catalogue Général 584-01
FS4
FS4     Indicateur de niveau en partie supérieure de bac

  • Lecture de niveau en haut de cuve
  • Exécution PVC ou PPH
  • Index magnétique pour contact
  • Pour réservoirs et fûts
APPLICATIONS

- Liquides clairs ou chargés dans des réservoirs opaques, fûts ou cuves enterrées.
- Par l'intermédiaire de contacts : commande de pompes, vannes, alarme niveau haut ou bas etc.

DESCRIPTION

Un flotteur solidaire d'une tige entraine le déplacement d'un index dans un tube PVC transparent situé au dessus du réservoir.
La lecture du niveau se réalise sur place au travers du tube transparent.

• Modèle FS4 Standard :
Le FS4 standard est conçu pour les réservoirs. Le flotteur est guidé par un tube Ø 63.
La fixation de l'ensemble est assurée par un collet et une bride tournante DN 65.

• Modèle FS4 Fût :
Le FS4 Fût est conçu pour les fûts de petite taille, inférieurs à 1000 mm.
Il ne possède pas de tube de guidage et la fixation est assurée par un raccord fileté.
Ce modèle est livré avec une échelle graduée (Un trait tous les 1 cm).

Chaque appareil est fabriqué selon la densité du fluide et de la hauteur à contrôler.
Note : La ligne de flottaison se situe entre 70 et 80 % de la hauteur du flotteur.

Option : Contact électrique
L'index comporte un aimant qui peut commander les contacts disposés à l'extérieur du tube tels que les BSM 501 ou BRK 60/32).
Voir fiche 585-01 et 585-02

CARACTÉRISTIQUES TECHNIQUES

Paerties en contact avec le liquide :
Flotteur : PPH ou PVC
Tige : PPH ou PVC
Tube inférieur : PPH ou PVC

Température maxi : 60 °C ––> PVC  ;  80 °C ––> PPH
Pression maxi : Atmosphérique

Modèle standard
Hauteur maxi : 3000 mm – Directement liée à la densité du fluide
Fixation : Collet et bride libre en PVC ou PPH

Modèle Fût
Hauteur maxi : 1000 mm – Directement liée à la densité du fluide
Fixation : Raccord fileté 2" G, PPH  ; Raccord trisure 1, PPH  ;  Raccord trisure 2, PPH

Option :
- Contact BSM 501 ou BRK 60 (fiche 585-01 et 585-02)

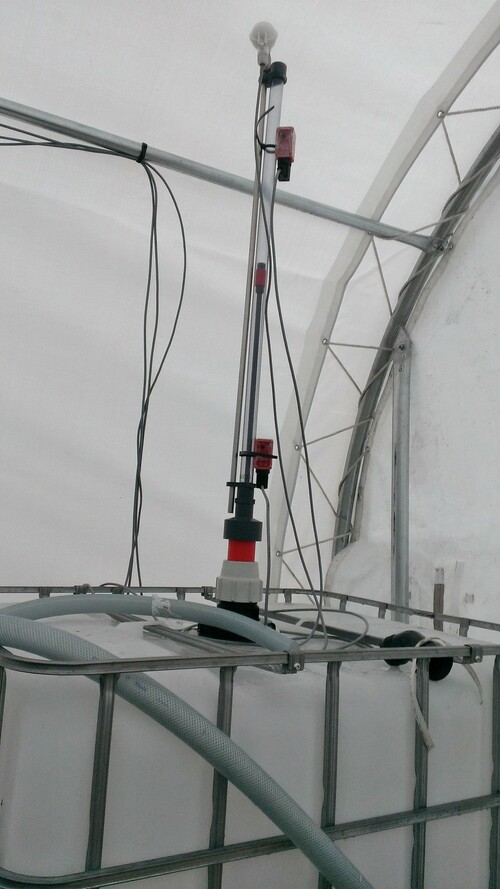

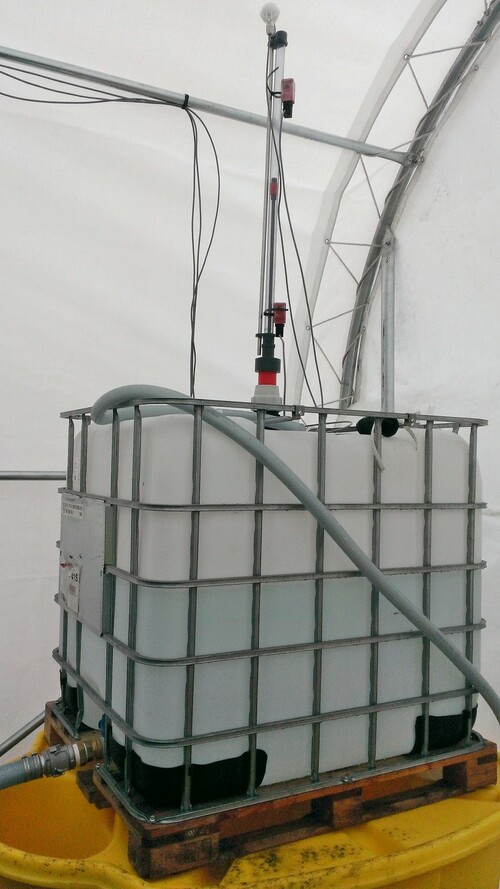

Visualisation du niveau sur des fûts dans une blanchisserie


Indicateur et détecteur de niveau sur fûts : acide sulfurique (H2SO4) et chlorure ferrique (FeCl3)
